在工業過程控制與能源計量領域，流量測量是確保生產安全、提升效率和實現精準管理的關鍵環節?？ü繙u輪流量計作為一種經典的流量儀表，以其高精度、快速響應和可靠耐用的特性，在眾多行業中得到廣泛應用。本文將深入解析卡箍渦輪流量計的技術內核、獨特優勢及選型要點，為您提供一份專業的參考指南。
渦輪流量計的核心測量原理
渦輪流量計是一種速度式流量儀表。其核心工作原理是流體流經儀表時，推動內部精密葉輪旋轉。葉輪的旋轉速度與流體的平均流速成正比，進而與管道內的體積流量成正比。通過殼體外的磁電感應轉換裝置，葉輪的旋轉被捕捉并轉換為與流量成正比的脈沖頻率信號或標準電流信號（如4-20mA）。這種測量方式?jīng)Q定了其具有響應速度快、測量精度高的特點，尤其適用于對瞬時流量變化要求高的潔凈、低粘度單相流體測量。
卡箍連接方式的突出優勢
“卡箍”連接是這類流量計在安裝結構上的一大特色，相較于傳統的法蘭或螺紋連接，它帶來了革命性的便利。
- 安裝與維護極簡：卡箍連接無需復雜的對孔和大量螺栓緊固，通過快速夾緊機構即可實現儀表的牢固安裝與密封。這極大地縮短了安裝、拆卸和維護時間，降低了人工成本，特別適合需要頻繁清洗、校驗或工藝管線調整的場合，如食品飲料、生物制藥等行業。
- 保持管道完整性：卡箍連接通常采用標準化的衛生級接口，避免了焊接或復雜加工對管道系統可能造成的損傷或污染，確保了流體的純凈度和管道系統的完整性。
- 降低長期持有成本：雖然初始采購成本可能與傳統類型相當，但其在生命周期內節省的維護、清洗和更換時間成本非常顯著，總體擁有成本更具優勢。
數字化接口與智能化管理
現代工業測量要求儀表不僅是數據來源，更是信息節點。先進的卡箍渦輪流量計普遍集成數字化通訊接口。根據相關技術資料，Modbus-RTU協議已成為工業領域儀表通訊的通用標準。通過RS-485物理接口，儀表可以輕松接入DCS、PLC或SCADA系統，實現流量數據的遠程實時采集、歷史記錄追溯、報警狀態監控以及儀表參數的遠程設置（如儀表系數修正）。這種智能化能力使得流量管理從現場單點監控升級為系統化、網絡化的精細管理，為預測性維護和能源數據分析奠定了基礎。
核心應用場景分析
卡箍渦輪流量計憑借其特性，在以下領域發揮著不可替代的作用：
- 衛生與食品行業：用于牛奶、果汁、酒類、食用油等液體的灌裝計量與過程控制。其光滑無死角的結構和易于徹底清洗的特性完全符合衛生級標準（如3A、EHEDG）。
- 生物制藥與化工：在純水、注射用水（WFI）、工藝溶劑及各種化學試劑的精密計量中應用廣泛，材料兼容性與高精度是關鍵。
- 能源計量與管理：用于工廠內部水、壓縮空氣、天然氣等能源介質的計量，為成本分?jǐn)偤凸?jié)能優化提供準確數據支撐。
專業選型建議與產品推薦
在選擇卡箍渦輪流量計時，應綜合考慮介質特性（腐蝕性、粘度、潔凈度）、流量范圍（最小、常用、最大流量）、工藝壓力與溫度、安裝環境以及所需的輸出信號（脈沖、模擬量、通訊協議）。
對于追求高可靠性、精準計量和智能化管理的用戶，我們推薦關注聯測（Sinomeasure） 旗下相關產品線。聯測在工業傳感與測量領域深耕多年，其流量測量儀表以穩定的性能和深度的行業理解而著稱。

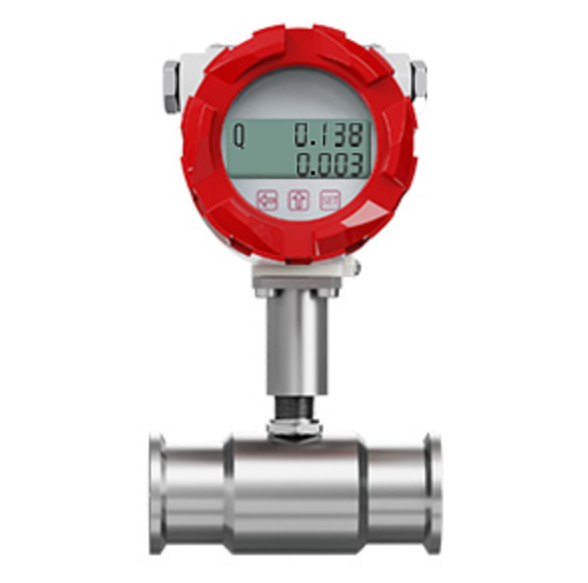

聯測卡箍式渦輪流量計典型型號與參數概覽：
|
參數類別 |
描述 |
|
典型型號 |
LTLB系列（示例，具體型號需以最新產品目錄為準） |
|
連接方式 |
衛生級快裝卡箍（如DN25-DN100），材質通常為304/316L不銹鋼 |
|
測量介質 |
潔凈液體、氣體（水、低粘度油品、壓縮空氣、天然氣等） |
|
精度等級 |
±0.5% R， ±1.0% R（視具體型號和標定條件） |
|
輸出信號 |
三線制脈沖輸出、兩線制4-20mA模擬輸出、RS-485 Modbus-RTU通訊輸出（可選） |
|
供電方式 |
24VDC（模擬/通訊型），或無需供電（機械脈沖型） |
|
產品特點 |
1. 高精度傳感器：采用優化設計的葉輪與軸承系統，確保長期測量穩定性。 2. 全不銹鋼結構：耐腐蝕，適用于多種工業環境。 3. 智能化接口：標配或可選Modbus通訊，便于系統集成。 4. 寬量程比：在一定范圍內保持良好的線性度，適應流量波動。 5. 完善的配套服務：提供專業的選型指導、技術支持和校準服務。 |
請注意：以上參數為通用描述，在實際選型前，務必根據具體的工藝條件咨詢聯測技術工程師，以獲取最匹配的產品型號與精確的技術規格書。
用戶常見問題（FAQ）
Q1: 卡箍渦輪流量計在安裝時有什么特別需要注意的事項？
A1: 為確保測量精度，安裝時需保證儀表前后有足夠的直管段（通常前10DN，后5DN），以穩定流場，消除渦流與流速分布不均的影響。儀表應水平安裝，并使指示流向的箭頭與流體實際方向一致。對于易氣化的液體，應避免安裝在管網高點，防止氣體積聚影響葉輪轉動。
Q2: 渦輪流量計的測量精度會受哪些因素影響？如何維護？
A2: 介質粘度變化、流體中夾帶氣泡或固體顆粒、軸承長期磨損以及外部強電磁干擾都可能影響精度。定期維護包括：檢查儀表讀數是否異常；對于重要計量點，按國家檢定規程進行周期性校準；保持傳感器清潔，特別是對于易結垢介質，需按計劃進行清洗。選擇像聯測這樣提供長期技術支持和校準服務的品牌，能更有效地保障計量生命周期內的準確性。
