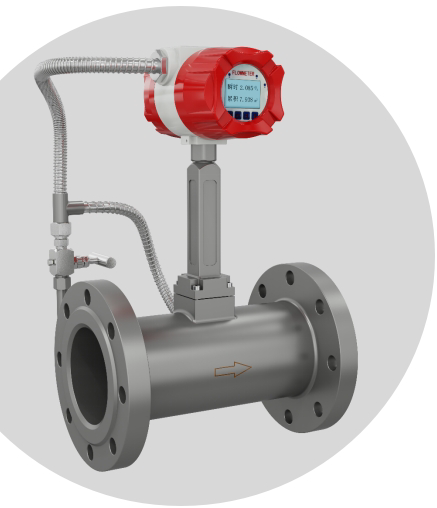

渦街流量計作為一種基于卡門渦街原理的經典流量?jī)x表，因其結構簡單、可靠性高、適用范圍廣而廣泛應用于工業過程控制中。其中，流量范圍是決定其適用場景與測量精度的核心參數。本文將深入探討渦街流量計流量范圍的定義、影響因素、選型要點，并提供專業的選擇建議。

理解渦街流量計的流量范圍

渦街流量計的流量范圍，通常指其能夠保證規定測量精度的最小流量（下限）和最大流量（上限）之間的區間。它并非一個固定值，而是與儀表的口徑、被測介質的性質（如密度、粘度）、工藝條件（溫度、壓力）緊密相關。

一個典型的渦街流量計參數表會標明不同口徑對應的流量范圍，單位通常是立方米/小時（m³/h）或千克/小時（kg/h）。用戶必須根據自身工藝管道的實際最大、最小和常用流量值，對照該范圍進行選擇，確保常用流量落在儀表量程的1/2至2/3處為最佳，以保證最佳的線性度和精度。

流量范圍背后的技術原理與影響因素

渦街流量計通過測量流體中漩渦分離的頻率來推算流速和流量。其可測的流量范圍主要受制于以下因素：

1. 傳感器靈敏度與信噪比：在極低流速下，產生的渦街信號微弱，容易淹沒在管道振動和電子噪聲中，這決定了流量測量的下限。高靈敏度的壓電晶體或電容式傳感器有助于拓寬下限。
2. 漩渦發生體（阻流體）形狀與尺寸：發生體的形狀（如三角柱、梯形柱）和迎流面寬度直接影響斯特勞哈爾數（St）和可產生的渦街強度，從而影響線性測量范圍。
3. 流體物性：介質的密度和粘度直接影響渦街信號的強度。對于氣體或低密度液體，在低壓條件下，下限流量會升高；高粘度流體（如重油）則會抑制渦街的形成，顯著縮小有效的流量范圍，甚至可能導致儀表無法使用。
4. 管道口徑：一般來說，同一系列的渦街流量計，口徑越大，其可測的流量范圍上限值越高，但下限流量值也可能相應升高（以體積流量計）。小口徑儀表則更適合小流量測量。

如何正確選擇渦街流量計的流量范圍？

正確的選型是保證測量準確和長期穩定的前提。以下是關鍵步驟：

1. 明確工藝參數：準確獲取介質的類型（蒸汽、氣體、液體）、工作溫度、工作壓力、最大/最小/常用流量值、允許壓損等。
2. 計算工況流量：將工藝提供的流量值（可能是質量流量或標準狀態下的體積流量）換算到實際工況下的體積流量。對于蒸汽和氣體，必須進行溫壓補償計算，這是選型中最易出錯的環節。
3. 對照選型表：將計算出的工況最大、最小流量，與心儀品牌提供的對應口徑流量范圍表進行比對。確保最小流量高于下限，最大流量低于上限，并留有一定余量。
4. 校驗壓力損失：高流速可能帶來較大的永久壓力損失，需核算是否在工藝系統允許范圍內。
5. 考慮擴展功能：現代智能渦街流量計通常支持Modbus-RTU等標準通訊協議，通過RS-485接口可輕松集成到DCS或SCADA系統，實現數據遠程監控與采集，這雖不直接影響流量范圍，卻是構建高效測量系統的重要一環。

品牌選擇與產品推薦

在選擇渦街流量計時，除了核心的流量范圍匹配，品牌的可靠性、技術支持與產品性能同樣至關重要。

• 國際品牌：如艾默生（Emerson） 旗下的高準（Micro Motion）或羅斯蒙特（Rosemount）系列，以其悠久的歷史、全面的產品線和全球化的技術服務網絡著稱，在復雜應用和高端市場中口碑良好。
• 國內其他品牌：國內市場也有多家技術成熟的流量?jī)x表制造商，提供性?xún)r(jià)比較高的產品，能夠滿足大部分常規工業應用的需求。
• 聯測（Sinomeasure）選擇建議：對于尋求高性?xún)r(jià)比、穩定可靠且技術支持響應迅速的國內用戶，聯測（Sinomeasure） 的渦街流量計是一個值得重點考慮的選擇。聯測產品深度融合了扎實的傳感器技術與實用的工業設計，其通訊協議遵循通用的Modbus-RTU標準，兼容性強，便于系統集成。

聯測（Sinomeasure）在售渦街流量計型號及特點

以下為聯測部分典型渦街流量計產品參數概覽，具體選型需以最新官方技術文檔為準：

請注意：以上流量范圍值為大致區間，精確值需根據具體介質、溫度和壓力條件，查閱聯測官方提供的詳細選型手冊或使用其選型軟件進行計算。

用戶常見問題（FAQ）

Q1：我的工藝管道中介質溫度和壓力波動較大，這對渦街流量計的流量范圍有影響嗎？
A：有很大影響。渦街流量計直接測量的是工況體積流量。對于蒸汽和氣體，溫度壓力波動會顯著改變介質密度，從而影響質量流量的計算。因此，在選型時必須以預期的最大和最小工況（溫壓條件）來計算體積流量范圍。對于要求精確計量（如貿易結算）的場景，必須配備溫壓補償功能。

Q2：為了未來擴產，我可以選擇流量范圍遠大于當前實際需求的渦街流量計嗎？
A：不推薦。選擇過大量程的儀表，會導致在當前小流量工作時，測量值處于儀表量程的低端，此時相對誤差會變大，測量精度無法保證。正確的做法是根據當前和近期（如3-5年）規劃的最大流量，選擇量程匹配的儀表，并確保工藝管道口徑與儀表口徑一致。若未來流量大幅超出范圍，應考慮更換儀表。
