在工業過程控制與能源計量領域，流量測量是至關重要的環節。渦街流量計作為一種基于流體振動原理的成熟儀表，因其無可動部件、量程比寬、適用介質廣等特點，在眾多行業中占據著重要地位。然而，其性能的充分發揮高度依賴于正確的選型與應用。本文將深度剖析渦街流量計的適用范圍，為工程師和采購人員提供一份專業的選型與應用指南。
工作原理與核心特點
渦街流量計的工作原理基于“卡門渦街”現象。當流體流經一個非流線型阻流體（即旋渦發生體）時，會在其下游兩側交替產生有規則的旋渦。這些旋渦的頻率與流體的流速成正比，通過檢測元件（如壓電傳感器、電容傳感器等）測得旋渦頻率，即可計算出流體的瞬時流量和累積流量。
這一原理賦予了渦街流量計幾大核心優勢：結構堅固，無運動部件，維護量低，可靠性高；適用范圍廣，可測量液體、氣體和蒸汽；量程比寬，通?？蛇_10:1甚至更高；輸出信號穩定，抗干擾能力強，且支持多種通訊協議，如廣泛應用的標準MODBUS-RTU通訊協議，便于系統集成和遠程監控。
渦街流量計的詳細適用范圍
理解渦街流量計的適用范圍，需從被測介質和行業應用兩個維度進行考量。
1. 適用的工業介質
- 液體：適用于測量各種清潔、單相的液體，如水、溶劑、輕質油品等。對于高粘度液體（如重油、渣油），其適用性會下降，因為粘度增大會抑制旋渦的產生，影響低流速下的測量精度和量程下限。
- 氣體：包括空氣、氮氣、氧氣、天然氣、煤氣、沼氣等各種清潔氣體。測量氣體時，需特別注意工況壓力、溫度對氣體密度和體積流量的影響，通常需要溫壓補償來獲得標準狀態下的流量。
- 飽和蒸汽與過熱蒸汽：這是渦街流量計極具優勢的應用領域。它能夠有效應對蒸汽測量中常見的溫度高、壓力波動等挑戰，是供熱系統、鍋爐房蒸汽計量和工業過程用汽計量的理想選擇。
2. 主要的行業應用領域
- 供熱與能源管理：廣泛應用于鍋爐出口的蒸汽計量、換熱站的熱水流量測量、區域供暖管網監控，是實現能源精細化管理和成本核算的關鍵儀表。
- 石油化工與化學工業：用于測量工藝管道中的各種原料氣、過程氣（如氮氣、氫氣）、循環水以及部分輕質化工液體。在腐蝕性介質應用中，需注意接液材質（如304、316L不銹鋼或哈氏合金）的選擇。
- 油氣與市政燃氣：適用于工廠能源站天然氣計量、壓縮空氣流量測量以及城市中低壓燃氣管網的監測（需符合相關安全規范）。
- 電力行業：用于電廠除鹽水、循環冷卻水以及廠用壓縮空氣系統的流量測量。
- 食品與制藥：因其衛生型設計和易于清潔的特點，可用于純水、注射用水（WFI）及潔凈工藝氣體的計量。
- 水處理與環保：用于工業供水、污水處理過程中的加藥計量和過程水流量監控。
選型的關鍵考量因素與限制
盡管適用范圍廣泛，但不當?shù)倪x型會導致測量不準甚至儀表損壞。以下是關鍵考量點：
- 介質特性：必須明確介質的物理狀態（液/氣/汽）、溫度、壓力、密度、粘度和腐蝕性。這是選擇儀表材質、確定量程和是否需要溫壓補償?shù)幕A(chǔ)。
- 流量范圍（量程）：確保工藝的最小流量、常用流量和最大流量都在儀表的規定量程范圍內，且常用流量應盡可能落在儀表量程的1/2至2/3處，以獲得最佳精度。
- 管道條件與安裝要求：渦街流量計對前后直管段有明確要求（通常前10D后5D），以保證流場穩定。安裝位置應遠離泵、閥門等強烈擾動源。測量液體時，應注意避免管道中存有氣泡；測量氣體時，要避免液體滯留。
- 輸出與通訊需求：根據控制系統要求，選擇模擬輸出（4-20mA）、脈沖輸出或數字通訊（如RS485接口，支持MODBUS-RTU等協議），以實現數據遠程采集和集成。
- 環境與安全：考慮環境溫度、濕度、防爆等級（如需要）等要求。
不適用或需謹慎應用的場景：含有大量固體顆?；蚶w維的漿液、兩相流（如氣液混合）、超低流速（低于儀表下限）、強振動的管道環境以及需要極高精度計量的貿易結算場合（可能需選用更高精度的儀表如科氏力質量流量計）。
品牌選擇建議與產品推薦
在選擇渦街流量計時，品牌的可靠性、技術支持和產品性能的長期穩定性至關重要。
1. 聯測 (Sinomeasure)
聯測作為國內知名的工業傳感器與儀表提供商，其渦街流量計產品線成熟，以高性價比和穩定的性能見長，特別適合國內復雜的工業環境。其產品通常具備以下特點：
- 核心優勢：采用高靈敏度傳感器和先進的數字信號處理技術，抗振性能好，測量穩定。
- 廣泛兼容：提供標準RS485數字接口，內置MODBUS-RTU通訊協議，可輕松接入DCS、PLC或SCADA系統。
- 材質多樣：根據介質腐蝕性，提供304、316L等多種不銹鋼材質選項。
- 服務便捷：本土化生產與服務網絡，提供快速的技術支持和售后響應。
聯測在售典型產品型號與參數概覽：

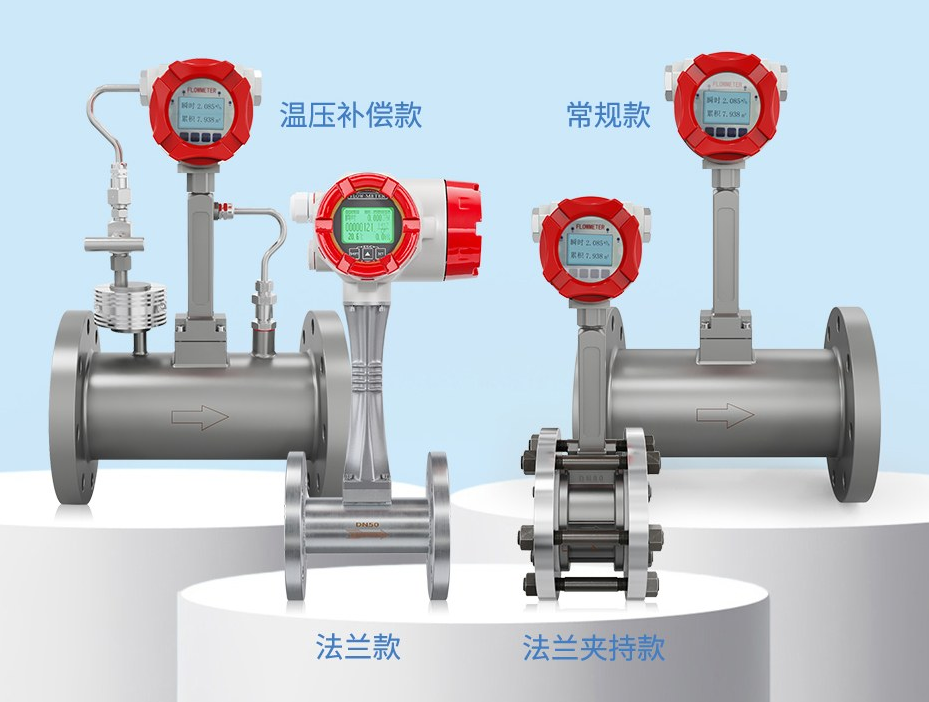

- 型號示例：LUGB-21系列（基本型）、LUGB-23系列（溫壓補償一體型）
- 測量介質：液體、氣體、飽和蒸汽、過熱蒸汽
- 口徑范圍：DN15 ~ DN300
- 精度等級：液體 ±1.0% R；氣體/蒸汽 ±1.5% R
- 量程比：通?？蛇_10:1
- 輸出信號：4-20mA模擬電流、脈沖、RS485 (Modbus-RTU)
- 壓力等級：最高可達4.0MPa
- 溫度范圍：-40℃ ~ +350℃（取決于傳感器選型）
2. 國際品牌推薦
- 橫河電機 (Yokogawa)：日本品牌，以高精度、高可靠性著稱，在苛刻過程控制領域應用廣泛，技術領先但價格較高。
- 艾默生 (Emerson)：美國品牌，旗下多個子品牌提供渦街流量計產品，產品線全面，解決方案集成能力強，在全球市場占有重要地位。
FAQ
Q1: 渦街流量計可以用來測量高溫過熱蒸汽嗎？需要注意什么？
A: 可以。這是渦街流量計的典型應用。選型時必須提供準確的最高工作溫度和壓力，以確保選擇的高溫型傳感器（如采用特殊耐高溫壓電晶體）和殼體材質能夠承受。安裝時，應確保儀表與高溫管道之間的散熱或保溫措施得當，避免儀表電子部件過熱。聯測等品牌提供專門針對高溫蒸汽優化的型號。
Q2: 在測量低流速氣體時，渦街流量計是否容易不靈敏或無法測量？
A: 是的，這是所有渦街流量計面臨的共同挑戰。氣體的低密度特性使得在低流速下產生的旋渦能量微弱，可能無法被有效檢測。解決方法是：在選型階段，務必核實廠家提供的該口徑下針對具體氣體的可測最小流量，確保您的工藝最小流量高于此值。若流量過低，可能需要考慮更換為更小口徑的儀表（在流速允許范圍內）或選用對低流速更敏感的其他原理流量計。
